LICHTZEN PodFlex
LICHTZEN 的白色无尘静音防静电拖链是专门为满足有无尘室高洁净度，超耐磨要求客户开发的。并有效解决了传统拖链在使用过程中出现的掉粉尘、噪音大、易断损等问题，使用寿命可达1200万次以上，是有高品质要求客户的福音产品。
|
小型化
|
改善直线运动
|
低噪音
|
|
轻量化
|
无尘室优化
|
提高空间效率
|

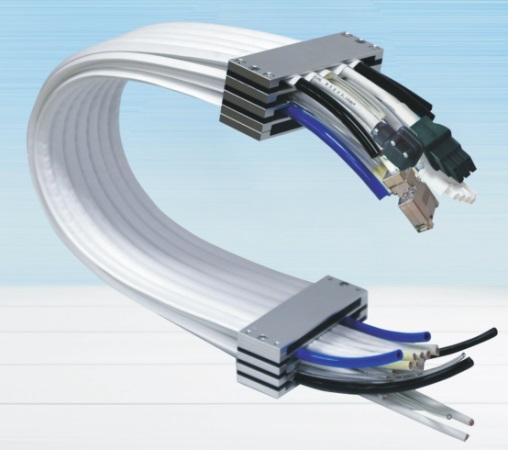

利特赞Pod是可以解决洁净室粉尘问题的线缆运动系统，并且延长线缆的寿命。
|
S
|
S2
|
R
|
CL-W
|
H2
|
L1
|
L2
|
L3
|
|
Stroke
|
Stroke*1/2
|
Bending radius
|
Clamp with
|
Max.height
|
Cable length fixed part
|
Cable length inside pod
|
Cable length moving part
|
|
行程
|
行程距离*1/2
|
弯曲半径
|
夹头宽度
|
最大安装高度
|
固定端电缆长度
|
Pod内电缆长度
|
移动端电缆长度
|

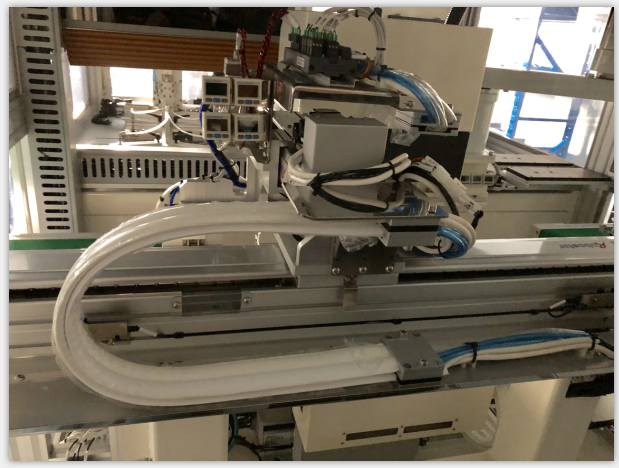

产品应用示例
(一）、LICHTZEN-POD
最适合解决洁净室现场的粉尘和线缆问题的POD。
LICHTZEN研发组为了能在安全的条件下最大限度的满足客户所需的PODFLEX，一直在不断的开发和验证各种解决方案。

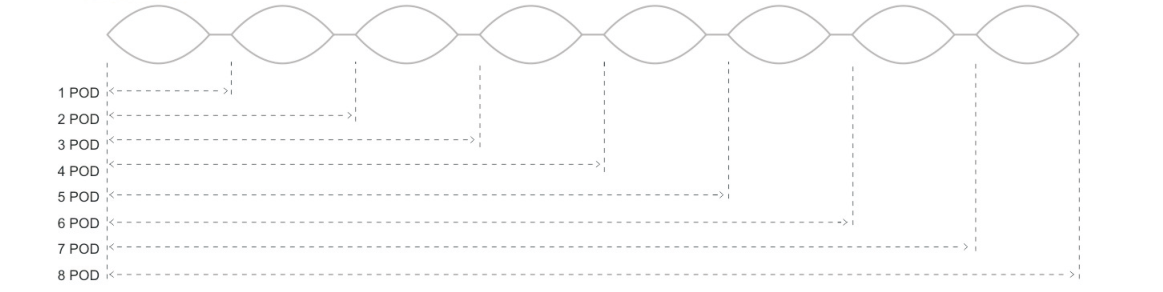

20.5mm标准规格

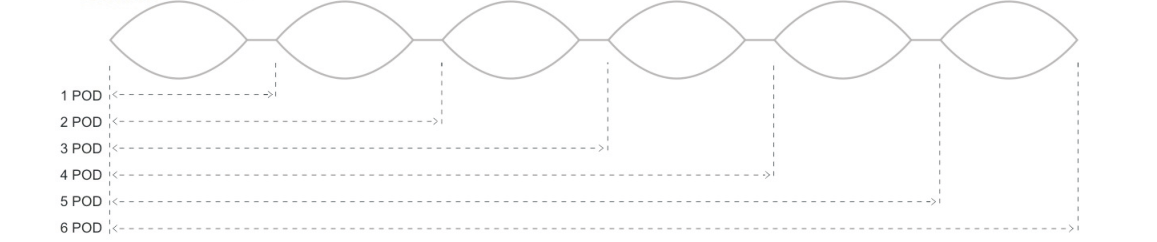

28mm标准规格
|
Pod 型号
|
Pod数
|
整体宽度(mm)
|
|
POD-01W0205
|
1
|
26
|
|
POD-02W0205
|
2
|
49.5
|
|
POD-03W0205
|
3
|
71.5
|
|
POD-04W0205
|
4
|
94
|
|
POD-05W0205
|
5
|
117
|
|
POD-06W0205
|
6
|
139
|
|
POD-07W0205
|
7
|
161.5
|
|
POD-08W0205
|
8
|
184
|

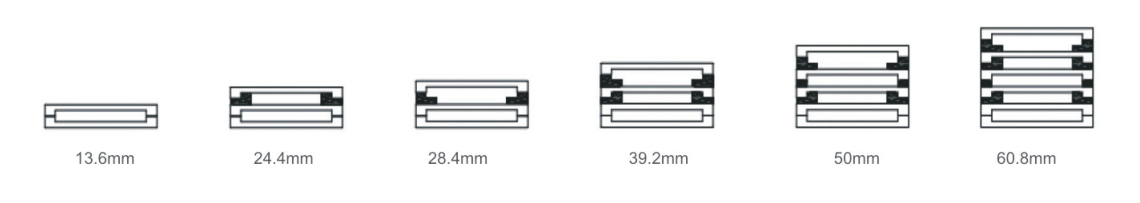

（二）、LTZ-CL(夹头）的高度
利特赞Pod 上插入的Podflex,根据安装空间环境会有不同的变化。在工作环境受限的空间里Pod的类型设计和安装条件会影响LTZ-CL(夹头）的高度。
有关夹头高度的设置详情，请于我司设计工程师联系。
以上的数字是Bracket层压的平均数值，按照安装环境和规格会有不同。
为了提高LTZ-CL(夹头）的安全性和效率，通过不断的研究和投资，从第一代初期，型号开始改善到第三代，结果成功开发了适合客户安装空间的LTZ-CL(夹头）。

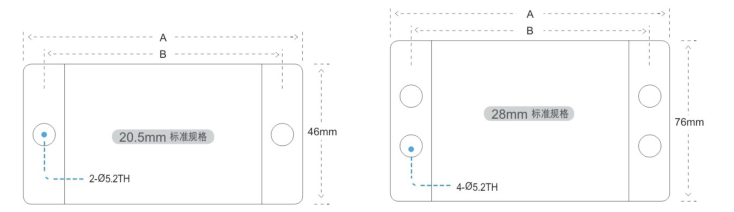

20.5mm标准规格
|
LTZ-CL型号
|
Pod数
|
A（mm）
|
B(mm)
|
|
LTZ CL-22051
|
2pod
|
57.7
|
47.7
|
|
LTZ CL-32051
|
3pod
|
76.8
|
66.8
|
|
LTZ CL-42051
|
4pod
|
96.0
|
86.0
|
|
LTZ CL-52051
|
5pod
|
115.0
|
105.0
|
|
LTZ CL-62051
|
6pod
|
134.1
|
124.1
|
28mm标准规格
|
LTZ CL 型号
|
pod数
|
A(mm)
|
B(mm)
|
|
LTZ CL-42801
|
4pod
|
115.0
|
105.0
|
|
LTZ CL-52801
|
5pod
|
156.0
|
146.0
|
|
LTZ CL-62801
|
6pod
|
177.0
|
167.0
|
（三）、高柔性动力电缆
本公司专为无尘拖链设计的高柔性动力电缆，采用铁氟龙绝缘线芯，大大提高了使用寿命，而由特殊材料制作的外护套，具有超低粉尘、强大的抗击力，高耐寒性及流动性的一系列优点。
电缆规格表
备注：
1、芯数/对数描述：2C=2芯 3P=3对
2、规格不限于表中所列，更多规格请联系我司

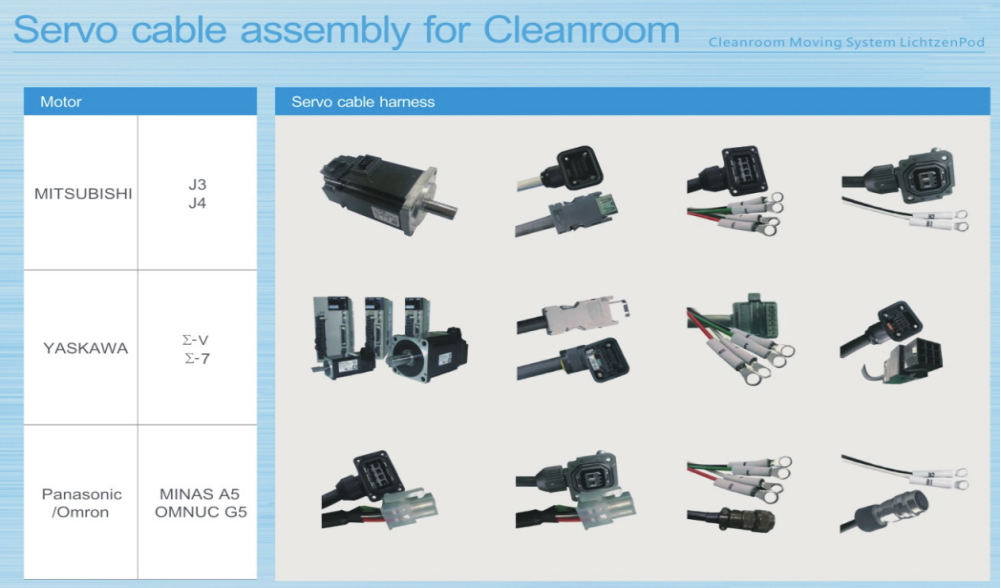

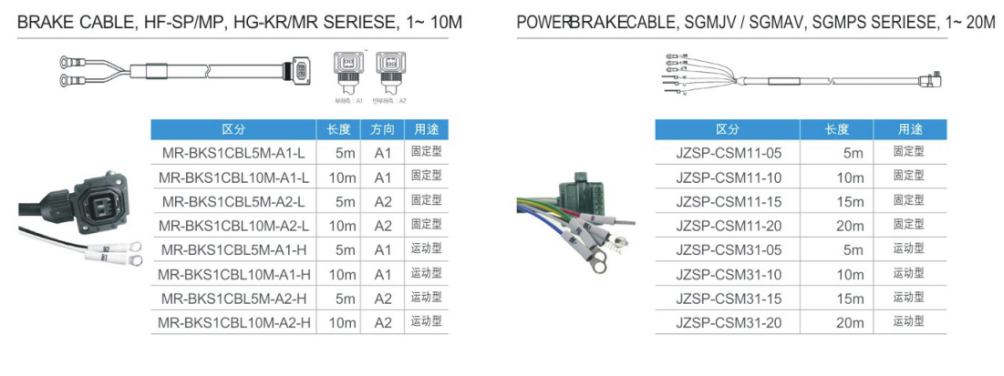

（四）、伺服电机电缆线专用接头
